Gabião Colchão

O gabião colchão, também conhecido como colchão tipo reno, é uma estrutura de proteção hidráulica e controle de erosão constituída por malha metálica de dupla torção, conformada em módulos de grande área superficial e pequena altura, preenchidos com material pétreo selecionado.

Diferentemente do gabião caixa, o colchão não tem função principal de contenção à gravidade, mas sim de revestimento estrutural drenante, projetado para proteger superfícies contra ação hidráulica, erosão e socavamento, mantendo a estabilidade do solo subjacente.

É uma solução amplamente aplicada em obras hidráulicas, rodoviárias, fluviais e costeiras, onde há escoamento superficial concentrado ou permanente.

Princípio de Funcionamento Hidráulico

O desempenho do gabião colchão baseia-se em três mecanismos fundamentais:

• Dissipação de energia do fluxo: o revestimento pétreo reduz a velocidade do escoamento superficial, diminuindo a energia cinética da água e prevenindo erosão do subleito.
• Proteção contínua do solo: o colchão atua como uma camada de blindagem, evitando o arraste de partículas finas mesmo sob fluxos intensos.
• Drenagem e alívio de pressões: a estrutura é totalmente permeável, permitindo percolação da água e evitando pressões hidrostáticas sob o revestimento.

Esse comportamento torna o gabião colchão especialmente indicado para situações de escoamento permanente, intermitente ou de cheia.

Geometria e Características Construtivas

O gabião colchão é caracterizado por sua baixa espessura em relação à área de cobertura, sendo fornecido em módulos compartimentados internamente por diafragmas, o que:

• Garante estabilidade do material pétreo
• Evita deslocamentos localizados
• Melhora o comportamento hidráulico do conjunto

As alturas usuais dos colchões são significativamente menores que as dos gabiões caixa, permitindo adaptação precisa ao perfil do terreno e maior continuidade do revestimento.

Materiais Constituintes

Malha metálica de dupla torção:

• Elevada resistência à tração
• Comportamento progressivo em caso de danos localizados
• Proteção contra corrosão compatível com ambientes úmidos, submersos ou agressivos
• Alta durabilidade em contato direto com a água

Arames estruturais e de amarração:

• Responsáveis pela integridade do módulo
• Garantem o funcionamento monolítico do sistema após a montagem

Material pétreo:

• Rocha de elevada resistência mecânica
• Granulometria compatível com a malha
• Resistência ao desgaste hidráulico e ao intemperismo

A seleção correta do material pétreo é crítica para o desempenho do colchão em obras hidráulicas.

Aplicações Técnicas do Gabião Colchão

O gabião colchão é indicado para aplicações onde a ação da água é o fator predominante, incluindo:

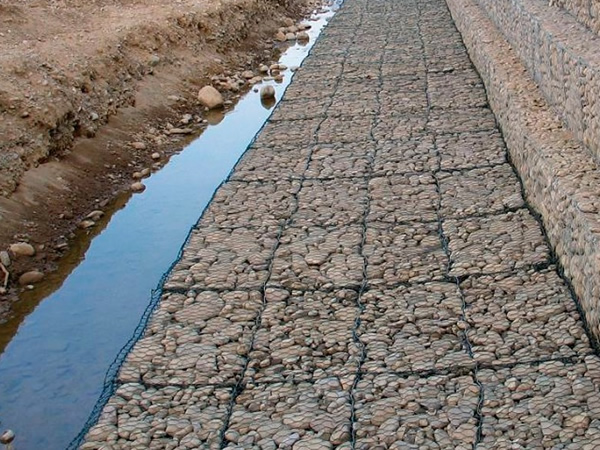

• Revestimento de canais naturais e artificiais
• Proteção de leitos e margens de rios
• Dissipadores de energia em estruturas de drenagem

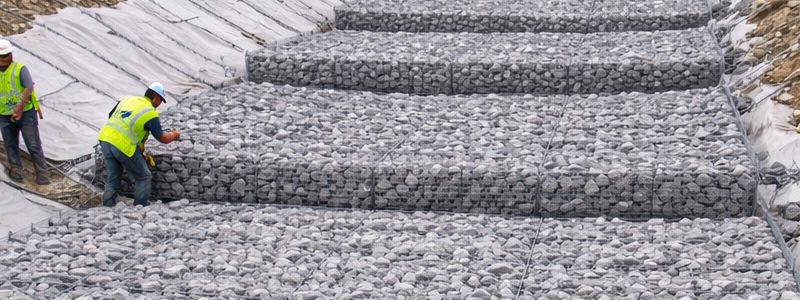

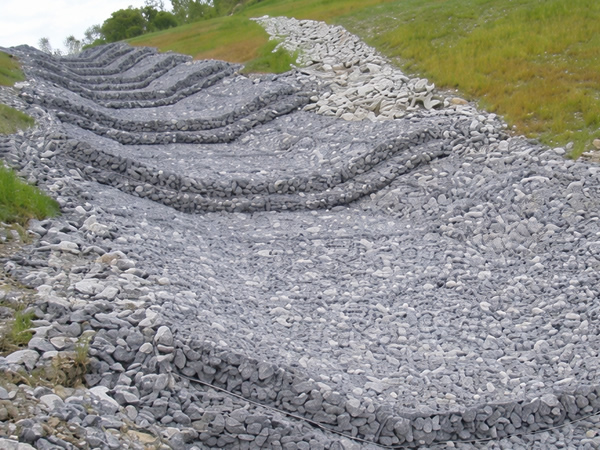

• Descidas d’água em taludes rodoviários
• Proteção contra socavamento em encontros de pontes
• Revestimento de bueiros e galerias
• Obras de drenagem urbana
• Proteção de taludes sujeitos a escoamento superficial
• Obras costeiras e fluviais

É amplamente utilizado em obras rodoviárias por sua rapidez de execução e alto desempenho hidráulico.

Comportamento em Obras Rodoviárias e Hidráulicas

Em obras rodoviárias, o gabião colchão é empregado principalmente em:

• Dispositivos de drenagem superficial
• Proteção de taludes de corte e aterro
• Canais longitudinais e transversais
• Transições entre estruturas rígidas e o terreno natural

Sua flexibilidade permite acomodar recalques diferenciais sem perda de funcionalidade, o que é essencial em obras lineares extensas.

Critérios de Projeto

O dimensionamento de gabiões colchão deve considerar:

• Velocidade e regime do escoamento
• Declividade do terreno
• Características hidráulicas do fluxo (laminar ou turbulento)
• Granulometria e resistência do material pétreo
• Estabilidade do subleito
• Necessidade de geotêxtil de separação ou filtração sob o colchão
• Verificação contra arrancamento e deslizamento

O projeto hidráulico é determinante para a escolha da espessura e da geometria do colchão.

Vantagens Técnicas do Gabião Colchão

• Elevada eficiência no controle de erosão
• Dissipação de energia hidráulica
• Drenagem permanente
• Adaptação a irregularidades do terreno
• Execução rápida e modular
• Compatibilidade com geotêxteis e outros sistemas
• Longa vida útil em ambientes agressivos

Quando Especificar Gabião Colchão

O gabião colchão é a solução mais indicada quando:

• Há escoamento superficial concentrado
• O solo está sujeito à erosão hidráulica
• É necessária proteção contínua de grandes áreas
• Estruturas rígidas apresentam risco de fissuração
• Busca-se flexibilidade associada a alto desempenho hidráulico
