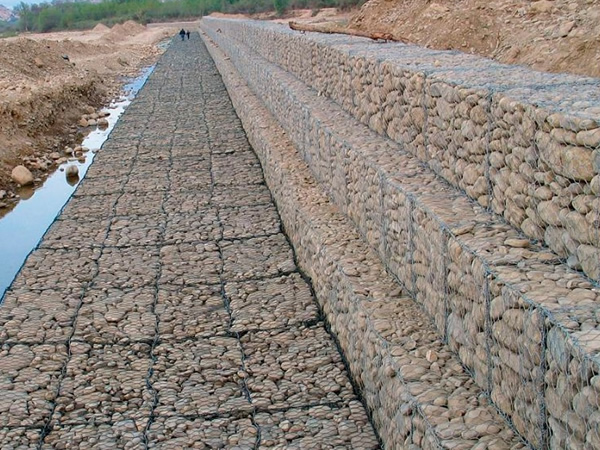

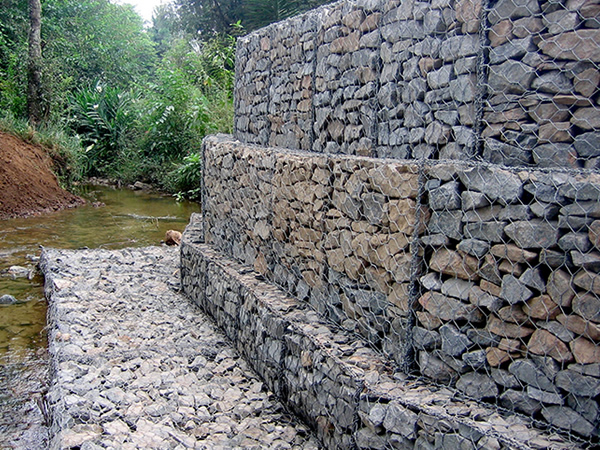

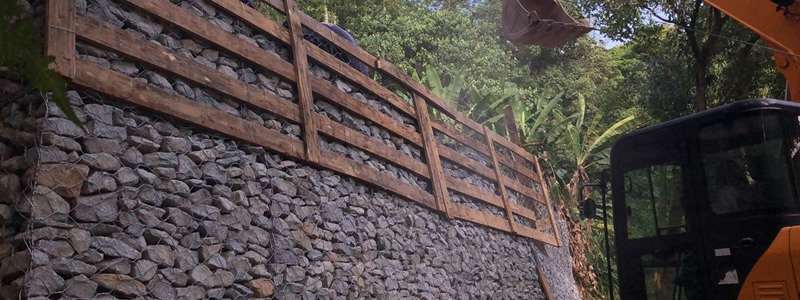

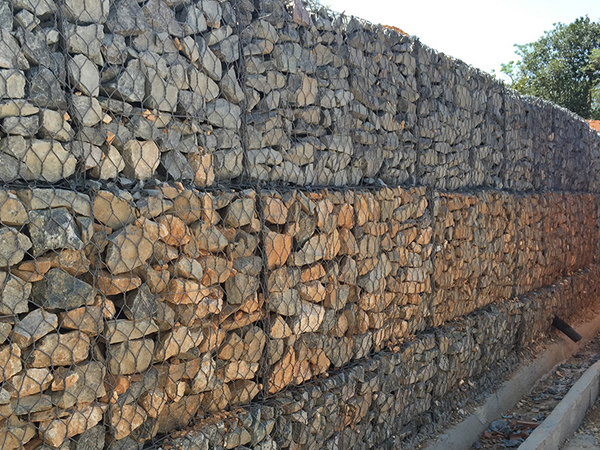

Gabião Caixa

O gabião caixa é uma estrutura de contenção à gravidade constituída por malhas metálicas de dupla torção, conformadas em módulos prismáticos, preenchidos com material pétreo selecionado. Trata-se de uma solução amplamente utilizada em obras geotécnicas, hidráulicas e de infraestrutura, onde são exigidas estabilidade estrutural, drenagem eficiente e capacidade de acomodação a deformações.

Diferentemente de estruturas rígidas em concreto, o gabião caixa atua como uma estrutura flexível e drenante, capaz de suportar recalques diferenciais, variações de carregamento e ação hidráulica contínua sem perda de desempenho.

Princípios estruturais de funcionamento

O desempenho estrutural do gabião caixa baseia-se em três mecanismos principais:

• Estrutura à gravidade: a estabilidade é garantida predominantemente pelo peso próprio do conjunto (malha + pedra), resistindo aos empuxos do solo e da água.
• Flexibilidade controlada: a malha de dupla torção permite redistribuição de esforços e acomodação de deformações sem ruptura frágil, diferentemente de estruturas rígidas.
• Drenagem interna permanente: a elevada permeabilidade do preenchimento pétreo elimina pressões hidrostáticas, dispensando sistemas de drenagem internos complexos.

Esse comportamento torna o gabião caixa especialmente indicado para obras em solos heterogêneos, saturados ou sujeitos a variações volumétricas.

Geometria e modulação dos gabiões caixa

Os gabiões caixa são fornecidos em módulos padronizados, o que permite controle geométrico, modularidade e rapidez de execução.

Alturas usuais dos módulos:

• 0,50 m
• 1,00 m

Essas alturas permitem a execução de estruturas escalonadas ou verticais por sobreposição de camadas, possibilitando ajuste preciso da geometria do muro conforme:

• Altura total da contenção
• Inclinação do paramento
• Condição de fundação
• Critérios de estabilidade global

A modulação correta é fundamental para o bom desempenho estrutural e construtivo do sistema.

Materiais constituintes

Malha metálica:

• Malha de dupla torção, que garante redundância estrutural
• Elevada resistência mecânica
• Comportamento progressivo em caso de danos localizados
• Proteção contra corrosão adequada para ambientes úmidos, submersos ou agressivos

Arames:

• Arames estruturais
• Arames de borda
• Arames de amarração, responsáveis pela solidarização dos módulos

A correta amarração é essencial para que o conjunto funcione como um único corpo estrutural.

Material pétreo:

• Rocha de elevada resistência mecânica
• Granulometria compatível com a malha
• Baixa suscetibilidade à fragmentação e intemperismo

O preenchimento correto influencia diretamente na estabilidade e durabilidade do gabião.

Aplicações técnicas do gabião caixa

O gabião caixa é indicado para aplicações estruturais de maior responsabilidade, tais como:

• Muros de arrimo e contenções à gravidade
• Contenção de cortes rodoviários e ferroviários
• Estabilização de taludes naturais e artificiais
• Contenção em margens de rios e canais
• Obras hidráulicas sujeitas a variações de nível d’água
• Proteção de encontros de pontes e obras de arte especiais
• Contenções em áreas portuárias e costeiras
• Obras emergenciais e definitivas

Sua aplicação é recorrente em obras onde a presença de água e a variabilidade do solo inviabilizam soluções rígidas convencionais.

Critérios de projeto

O dimensionamento de estruturas em gabião caixa deve considerar, no mínimo:

• Empuxo ativo e passivo do solo
• Verificação de deslizamento, tombamento e capacidade de carga
• Estabilidade global do maciço
• Influência da água e do nível freático
• Interação solo–estrutura
• Características da fundação
• Durabilidade da malha metálica conforme o ambiente

O projeto deve seguir critérios geotécnicos e hidráulicos compatíveis com normas técnicas e boas práticas da engenharia.

Vantagens técnicas do gabião caixa

• Elevada estabilidade estrutural à gravidade
• Drenagem interna permanente
• Excelente desempenho em ambientes saturados
• Adaptação a recalques diferenciais
• Execução modular e previsível
• Integração com sistemas de drenagem e reforço
• Longa vida útil quando corretamente especificado

Quando especificar gabião caixa

O gabião caixa é a solução mais indicada quando:

• A contenção depende principalmente do peso próprio
• Há presença significativa de água
• O solo apresenta comportamento variável
• Busca-se robustez estrutural com flexibilidade
• O prazo de execução é crítico
