Geocomposto Drenante TD

O geocomposto drenante 2L TD é um sistema de drenagem composto por núcleo drenante em polietileno de alta densidade (PEAD), duas camadas de geotêxtil não tecido e bolsa integrada para acomodação e proteção do tubo dreno. Essa configuração permite a captação da água em ambas as faces e sua condução eficiente até o dreno tubular, com elevada eficiência hidráulica e rapidez de execução.

Importante: o tubo dreno não faz parte do fornecimento do geocomposto drenante 2L TD. O tubo é adquirido separadamente e incorporado ao sistema diretamente em obra, com mão de obra local.

O sistema é amplamente utilizado em obras rodoviárias, infraestrutura viária, trincheiras drenantes e campos esportivos, onde a drenagem linear contínua é fundamental.

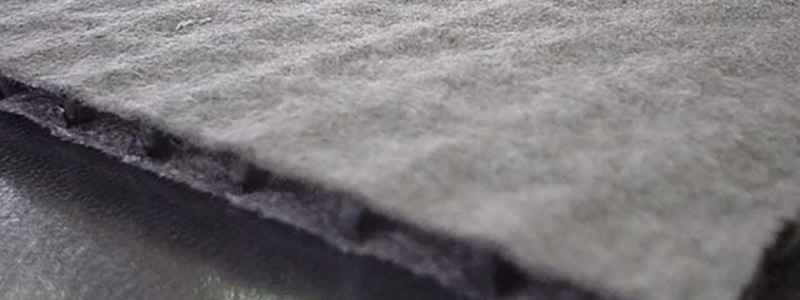

O geocomposto drenante 2L TD é formado por:

• Núcleo drenante polimérico em PEAD, responsável pela condução da água no plano
• Duas camadas de geotêxtil não tecido, responsáveis pela filtração e separação do solo

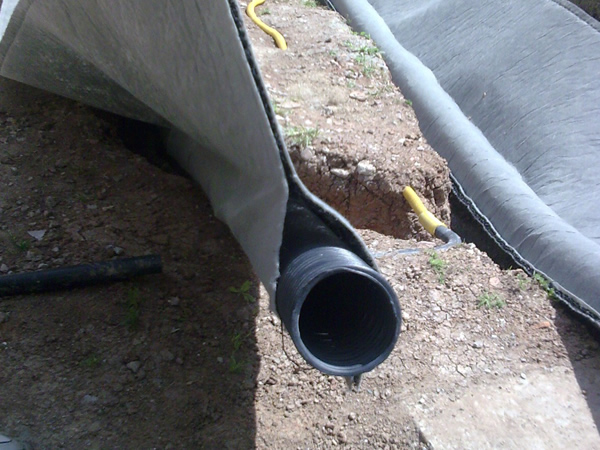

• Bolsa drenante integrada, projetada para receber, acomodar e proteger o tubo dreno instalado em obra

Essa configuração permite integrar o dreno plano ao dreno tubular, sem a necessidade de sistemas adicionais de proteção do tubo.

Como funciona o Geocomposto Drenante 2L TD

O funcionamento do geocomposto drenante 2L TD ocorre da seguinte forma:

• A água presente no solo atravessa os geotêxteis filtrantes em ambas as faces
• O núcleo drenante conduz a água no plano, ao longo da trincheira ou alinhamento do dreno

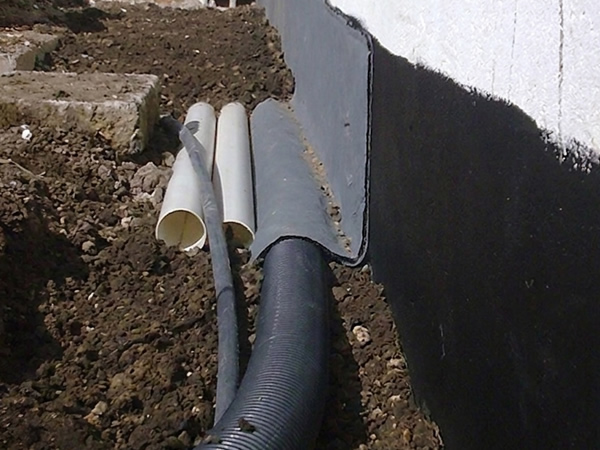

• A água é direcionada para o tubo dreno instalado na bolsa, que permanece protegido contra intrusão de solo e danos mecânicos
• A incorporação do tubo dreno é realizada em campo, conforme o diâmetro e o tipo especificado em projeto.

Aplicações do Geocomposto Drenante 2L TD

O geocomposto drenante 2L TD é indicado para aplicações que exigem drenagem linear contínua, especialmente em:

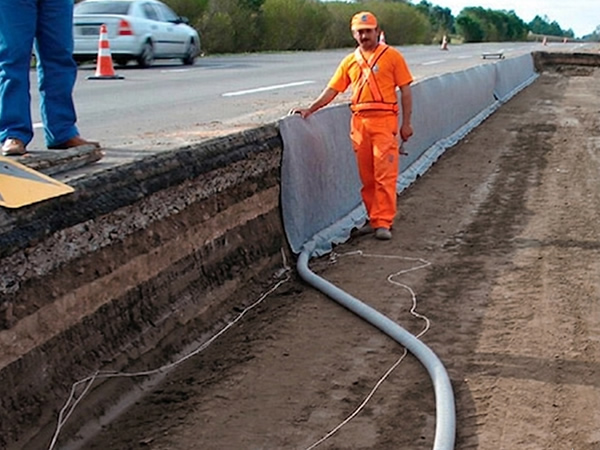

Obras rodoviárias e infraestrutura viária

• Drenagem longitudinal de rodovias
• Drenagem de acostamentos
• Drenagem de cortes e aterros rodoviários
• Dispositivos de drenagem previstos em projetos viários

Nessas aplicações, o geocomposto drenante 2L TD atende às exigências técnicas estabelecidas pela DNIT 161/2022 – EM, sendo uma alternativa eficiente aos sistemas granulares tradicionais.

Trincheiras drenantes

• Trincheiras drenantes profundas ou rasas
• Drenagem linear em áreas extensas
• Substituição de colchões drenantes granulares

A bolsa integrada facilita o posicionamento do tubo dreno em obra, melhora o alinhamento e reduz etapas executivas.

Campos esportivos e áreas de lazer

• Campos de futebol
• Gramados esportivos
• Áreas de lazer e recreação

O geocomposto drenante 2L TD promove rápida drenagem da água, evitando encharcamento do solo, melhorando a performance do campo e reduzindo a necessidade de manutenção.

Aplicações equivalentes ao Geocomposto 2L

O geocomposto drenante 2L TD também pode ser utilizado nas mesmas aplicações do geocomposto 2L, como:

• Contenções e arrimos
• Obras de infraestrutura
• Drenagem em áreas industriais

Nesses casos, sua principal vantagem é a maior agilidade executiva, pois a bolsa integrada:

• Facilita a instalação do tubo dreno em campo
• Protege o tubo contra danos mecânicos
• Reduz risco de colmatação
• Diminui o tempo de execução

Vantagens do Geocomposto Drenante 2L TD

O geocomposto drenante 2L TD apresenta vantagens técnicas relevantes:

• Drenagem eficiente em ambas as faces
• Integração entre drenagem plana e tubular
• Proteção do tubo dreno incorporado em obra
• Redução de etapas executivas
• Maior velocidade de instalação
• Melhor padronização da drenagem linear
• Redução do volume de escavação
• Menor consumo de materiais granulares

Essas características tornam o sistema ideal para obras extensas e lineares.

Desempenho hidráulico e características técnicas

O geocomposto drenante 2L TD possui propriedades avaliadas por ensaios normatizados, incluindo:

• Transmissividade hidráulica no plano
• Resistência à compressão
• Resistência à tração
• Resistência ao puncionamento
• Eficiência de filtração dos geotêxteis

Os valores específicos devem ser consultados na ficha técnica do produto, conforme a aplicação prevista em projeto.

Normas técnicas e DNIT

O geocomposto drenante 2L TD é amplamente especificado em obras de infraestrutura viária e deve atender às principais normas técnicas aplicáveis, com destaque para:

• DNIT 161/2022 – EM: especificação de material para geocompostos drenantes aplicados em dispositivos de drenagem rodoviária
• ASTM D4716: transmissividade hidráulica no plano
• ASTM D1621: resistência à compressão
• ASTM D4595 / ABNT NBR 12824: resistência à tração
• ASTM D4491: permeabilidade e permissividade dos geotêxteis
• ASTM D4751: abertura aparente (AOS)

Quando escolher o Geocomposto Drenante 2L TD

O geocomposto drenante 2L TD deve ser especificado quando:

• O projeto exige drenagem linear contínua
• Há necessidade de integrar dreno plano e tubo dreno
• Busca-se maior rapidez e padronização na execução
• A obra envolve rodovias, trincheiras drenantes ou campos esportivos
• O tubo dreno será instalado em obra, conforme especificação de projeto
