Como dimensionar um muro de contenção à gravidade

Como dimensionar um muro de contenção à gravidade

A construção de muros de contenção é essencial em projetos de engenharia civil, especialmente em áreas com terrenos íngremes, para prevenir deslizamentos de terra e garantir a estabilidade do solo. O dimensionamento de um muro de contenção à gravidade segue uma série de etapas e critérios técnicos que devem ser rigorosamente observados para assegurar sua eficácia e segurança.

Inicialmente, é necessário realizar uma análise geotécnica do solo, que inclui a coleta de amostras e ensaios laboratoriais para determinar suas propriedades físicas e mecânicas. Essas informações são fundamentais para o cálculo das pressões exercidas pelo solo sobre o muro. A partir desses dados, define-se a altura do muro (H), a espessura da base (B), a inclinação da face do muro e os materiais a serem utilizados.

O próximo passo envolve o cálculo das forças atuantes no muro. As principais forças são: a pressão ativa do solo (Pa), a pressão passiva do solo (Pp), o peso próprio do muro (W), e, eventualmente, cargas adicionais, como tráfego ou estruturas adjacentes. A pressão ativa do solo é calculada utilizando-se o coeficiente de Rankine ou Coulomb, dependendo das condições de atrito entre o solo e o muro.

Com as forças determinadas, é possível calcular os momentos e forças de estabilidade. A análise de estabilidade inclui verificar a segurança contra tombamento, deslizamento e a resistência do material do muro. Para a segurança ao tombamento, calcula-se o momento resistente ao tombamento (MR) e compara-se com o momento atuante (MA). A condição de segurança é satisfeita se MR for maior que MA por um fator de segurança adequado, geralmente igual ou superior a 1,5.

Para a segurança ao deslizamento, calcula-se a força resistente ao deslizamento (FR) e a compara com a força atuante (FA). A condição de segurança é satisfeita se FR for maior que FA por um fator de segurança adequado, geralmente igual ou superior a 1,5. Adicionalmente, é necessário verificar a tensão no solo sob a base do muro para evitar recalques diferenciais.

Outro aspecto importante é a drenagem adequada do solo atrás do muro. A ausência de drenagem pode resultar em aumento da pressão hidrostática, comprometendo a estabilidade do muro. Sistemas de drenagem, como drenos horizontais e verticais, ou o uso de geossintéticos, são comumente empregados para minimizar esse risco.

O dimensionamento também deve considerar os aspectos construtivos e a durabilidade dos materiais, garantindo que o muro de contenção tenha uma vida útil adequada. A utilização de concreto armado, blocos de concreto ou pedras naturais são algumas das opções, cada qual com suas vantagens específicas.

Finalmente, recomenda-se que o projeto e a execução do muro de contenção sejam realizados por profissionais qualificados, seguindo normas técnicas como a NBR 11682 - Muros de Arrimo, para assegurar a conformidade com os padrões de segurança e eficiência exigidos na engenharia civil.

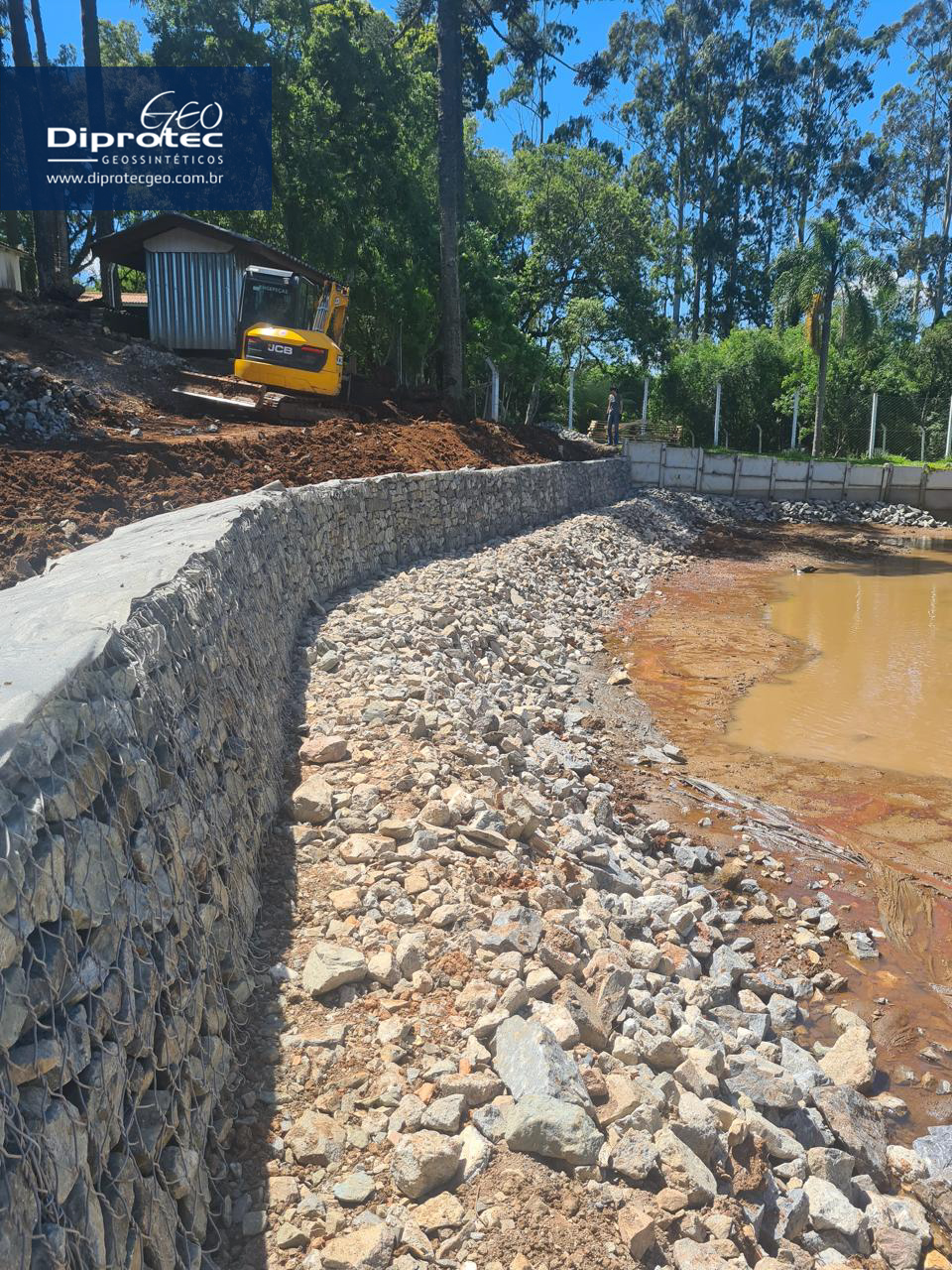

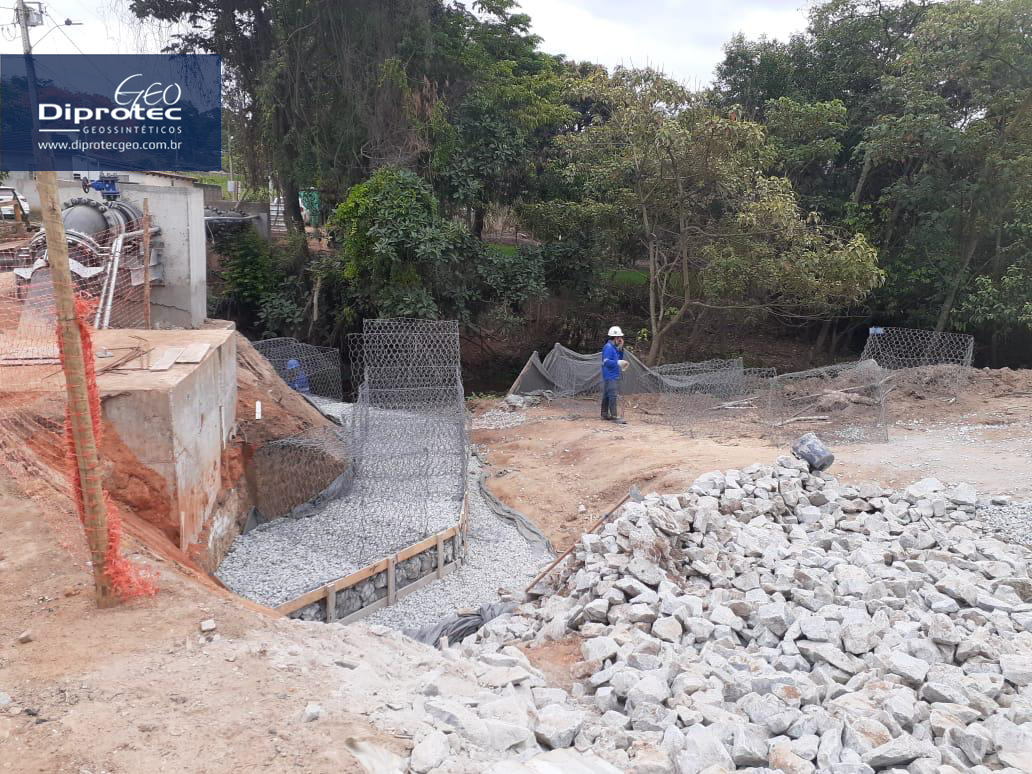

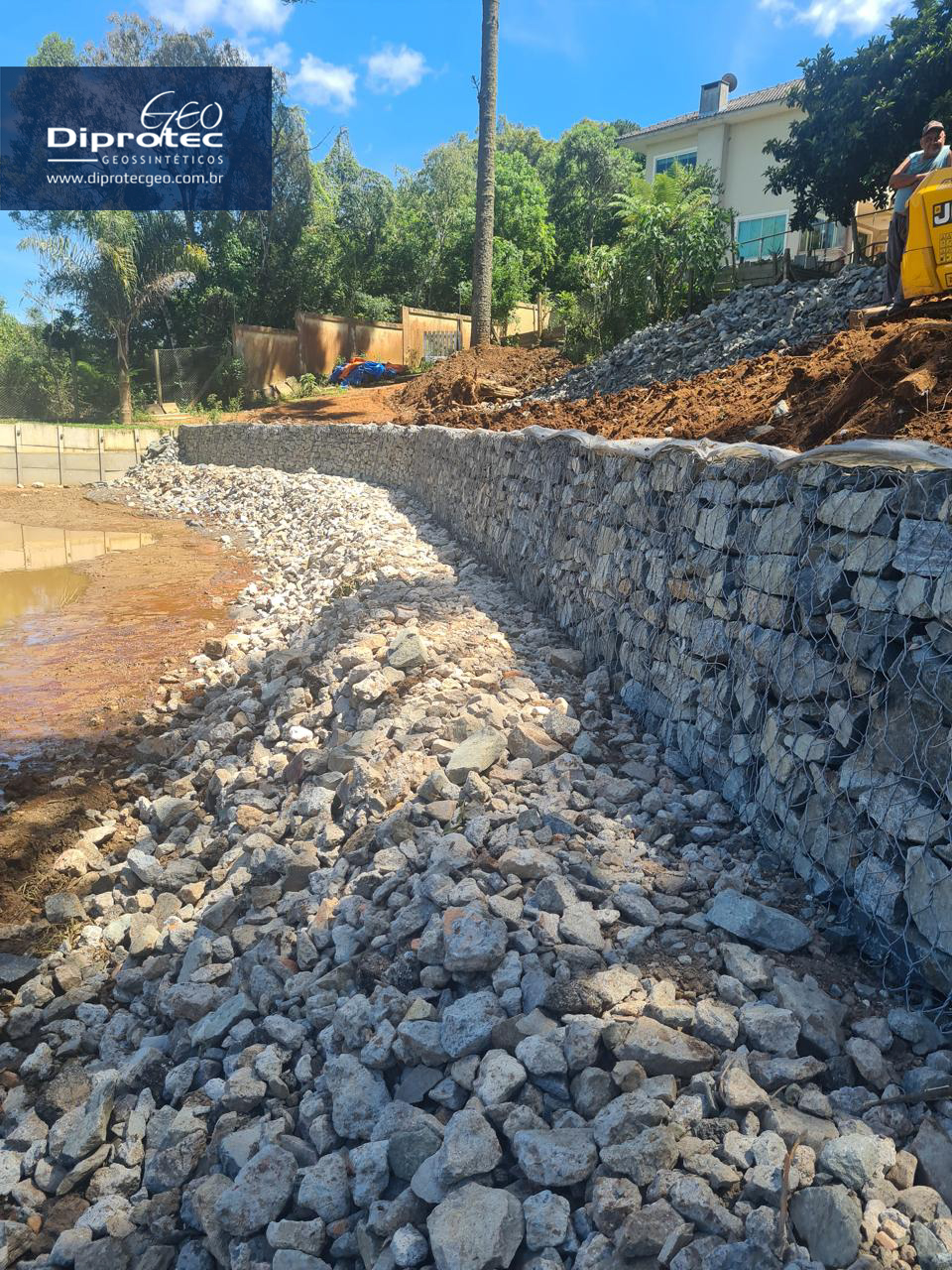

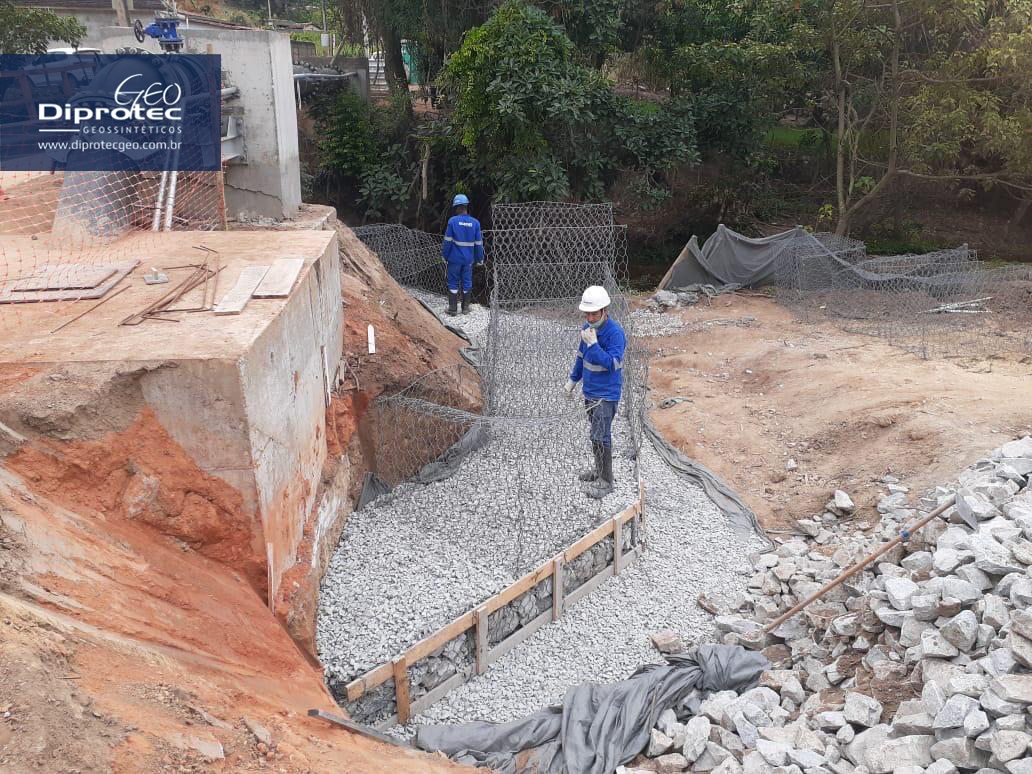

Fotos
