Autor: Departamento Técnico – Atividade Bidim
Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.
RESUMO
Este trabalho relata a aplicação do geotêxtil Bidim (nãotecido agulhado, 100% poliéster, filamentos contínuos) como elemento filtrante em muro de arrimo feito com gabião.
O geotêxtil atua como filtro, impedindo que as partículas de solo imigrem para o interior do gabião, substituindo o filtro granulométrico, proporcionando redução de custo e redução no cronograma de execução da obra.
A seguir são apresenta detalhes da instalação do geotêxtil Bidim e imagens das etapas de execução.
DADOS DA OBRA
Nome
Posto de Gasolina da Ipiranga Petróleo S/A
Local
Cidade de Porto Alegre/RS situada na Avenida do Forte, 780
Contratante
Ipiranga Petróleo S/A
Projeto
Ipiranga Petróleo S/A
Execução
3P Construções
Conclusão
Início em junho/97
Fim em julho/97
Geotêxtil adotado
Geotêxtil Bidim RT-21
INSTALAÇÃO DO GEOTÊXTIL BIDIM
A instalação do geotêxtil Bidim é realizada através seguintes procedimentos:
- Montagem gabiões tipo caixa;
- Instalação do geotêxtil Bidim RT-21 sobre os gabiões;
- Lançamento e compactação do material de aterro;
- Cobrir o solo compactado com uma camada de grama vegetal, evitando assim a perda do solo de compactação.
Observação:
1) Caso ocorram rasgos ou furos durante a instalação do geotêxtil, deve-se recobrir a porção danificada com um pedaço do mesmo (manchão) com dimensões 30 cm maiores que a do rasgo ou furo (Figura 01). 2) Tomar cuidado para que a compactação seja feita com equipamento manual/portátil em uma faixa de aproximadamente 1,00 m evitando os rolos compactares pesa.
3) Nos cantos vivos, realizar sobreposição das mantas de forma que o geotêxtil não sofra danos nem deslocamentos durante e após execução da obra.
O geotêxtil Bidim RT-21 atua como elemento filtrante, evitando que partículas finas do solo sejam arrastadas pela ação da água para dentro do gabião. O geotêxtil Bidim retém o solo garantindo a estabilidade da obra.

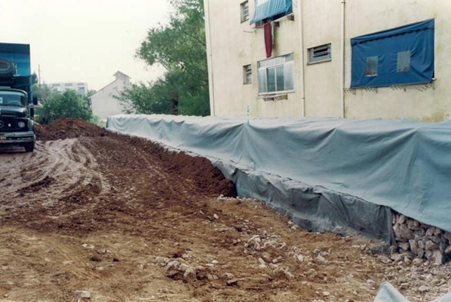

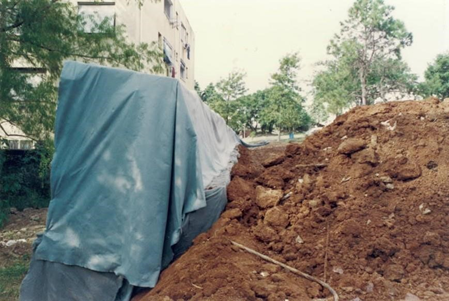

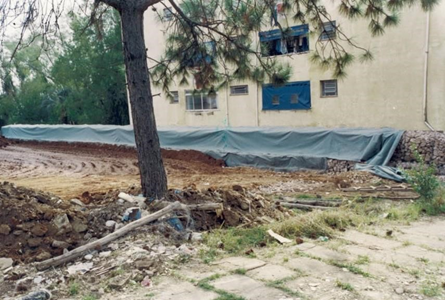

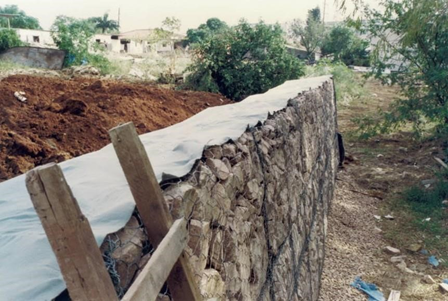

DOCUMENTAÇÃO FOTOGRÁFICA

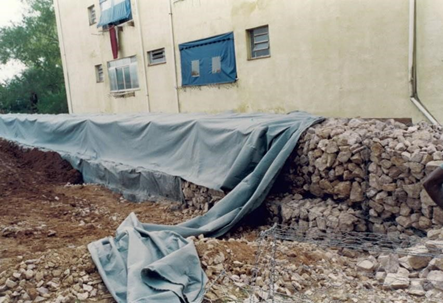

gabiões.

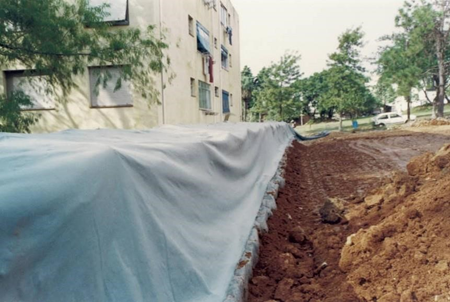

geotêxtil Bidim.
