Reservatório e canais de adução para sistema de irrigação.
Função do Bidim
Elemento estruturante do sistema de impermeabilização asfáltica executada “in loco”.
Local
Ipanguaçu Rio Grande do Norte.
Comprimento canais
4.400 m.
Data da execução
1ª Etapa (Agosto à Novembro de 1987) 3.400 m.
2ª Etapa (Dezembro de 1988) 1000 m.
DOCUMENTAÇÃO FOTOGRÁFICA
(agosto-Novembro/1987) Imprimação do solo previamente regularizado com asfalto diluído (Etapa 1).
2 (agosto-Novembro/1987) Vista do trecho do canal de irrigação com o solo devidamente preparado.
Novembro/1987) Instalação do geotêxtil Bidim RT-10 sobre o solo. A manta é fixada ao solo por grampos de arame para evitar deslocamento por efeito do vento durante os trabalhos de impregnação como asfalto.
Instalação do geotêxtil Bidim RT-10 em trecho com talude em curva. Deve-se evitar a formação de rugas e pregas, removendo-as mediante corte com sobreposição posterior e aplicação de camada extra de asfalto nessas juntas.
(agosto-Novembro/1987) Aplicação do asfalto oxidado (a quente) por meio de regadores de mão em camada única.
(agosto-Novembro/1987) Trecho inicial do canal de irrigação na fase de execução da impermeabilização asfáltica “in loco”.
(agosto-Novembro/1987) Canal de irrigação já revestido e em fase de operação.
(agosto-Novembro/1987) Canal de irrigação já em funcionamento.
(fevereiro/1988) Trecho em curva do canal, em operação há cerca de 4 a 6 meses.
(fevereiro/1988) Trecho inicial do canal já em fase de operação a cerca de 4 a 6 meses.
(fevereiro/1988) Detalhe do trecho do canal de irrigação que não foi impermeabilizado com o geotêxtil Bidim impregnado com asfalto em virtude de apresentar solo pouco permeável. As forças erosivas da correnteza, marolas e ação do vento começaram a danificar o canal, em poucos meses.
(fevereiro/1988) Aspecto da superfície.
(fevereiro/1988) Canal de irrigação e sistema por aspersão em pleno funcionamento.
(janeiro-Julho/1988) Canal de irrigação e sistema por aspersão em pleno funcionamento (4 a 6 meses).
(dezembro/1988) Aspecto do sistema de impermeabilização com geotêxtil Bidim impregnado com asfalto logo após a execução (Etapa 2).
(dezembro/1988) Aspecto de um trecho do canal já em operação após aproximadamente 13 a 16 meses.
(dezembro/1988) Aspecto de um trecho do canal já em operação após aproximadamente 13 a 16 meses. Nota-se o perfeito estado da obra.
Início do canal: Vê-se, ao fundo, a estrada que liga Açu a Macau, passando por Ipanguaçu. O canal é constituído em seu início por uma caixa de sedimentação. Ao lado da estrutura de concreto, o geotêxtil Bidim impregnado com asfalto.
Parte do canal, em que foram apenas realizados os serviços de terraplenagem.
Vista da entrada do canal durante os serviços de instalação do geotêxtil Bidim.
Início da impermeabilização propriamente dita. No talude à esquerda, aplicação do asfalto sobre o geotêxtil Bidim.

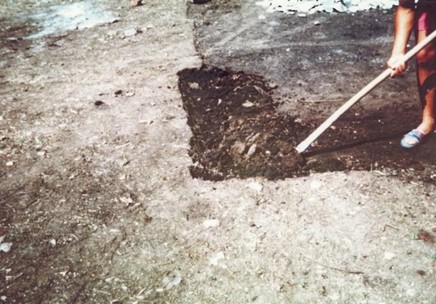

Aplicação manual do asfalto.
Impermeabilização na área da passagem de nível.
Impermeabilização na área da passagem de nível, vista de outro ângulo.

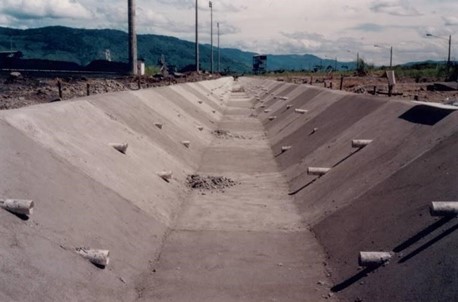

Canal impermeabilizado já em operação.
Trecho inicial do canal, já em operação.
Trecho inicial do canal, já em operação.
Detalhe do ponto de transição com/sem sistema de impermeabilização geotêxtil Bidim impregnado com asfalto. Foto tirada do topo em direção ao fundo do canal.
Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.
RESUMO
Este trabalho relata a aplicação do geotêxtil Bidim, como filtro nas paredes e fundo do canal do Guarulhos de seção trapezoidal em concreto, trabalhando com revestimento de talude. Esta obra faz parte do programa do Projeto Nassau que tem como finalidade a execução de 7 grandes canais de extrema importância para o sistema de Macro Drenagem da cidade do Recife.
O PROBLEMA
implementar um sistema eficiente de filtração nas paredes e fundo do canal, servindo também como revestimento de taludes.
A SOLUÇÃO
O Geotêxtil Bidim RT-16 foi utilizado como elemento principal para o sistema de filtração dos taludes do Projeto Nassau.
DADOS DA OBRA
DATA DE EXECUÇÃO: Dezembro de 1992
LOCALIZAÇÃO:Recife
CLIENTE:Consultora Proec Ltda
TIPO DE OBRA:Canal
FUNÇÃO DO GEOTÊXTIL BIDIM: Filtração
QUANTIDADE UTILIZADA: 2.382 m geotêxtil Bidim RT-16
DESCRIÇÃO DA OBRA
Esta obra faz parte do programa do Projeto Nassau que tem como finalidade a execução de 7 grandes canais de extrema importância para o sistema de Macro Drenagem da cidade do Recife.
O canal do Guarulhos nasce na rua Coronel Lamenha pelo acoplamento de galerias, atravessa as ruas Padre Diogo Rodrigues, Manoel Salvador, Avenida Central, ruas Major Felipe, Bragança, Leandro Barreto, Aníbal
Portela, Avenida Paulo e rua João Carneiro, formando o rio Jiquiá após atravessar a Avenida Recife. Para efeito de projetos foi dividido em 3 trechos:
Trecho 1: Alvenaria de pedra rua Coronel Lamenha/rua Manoel Salvador 288 m.
Trecho 2: Trapezoidal em concreto Avenida Central/Canal de Areia 574 m.
Trecho 3: Retangular em concreto Canal de areias/Avenida Recife 1.520 m.
O presente trabalho refere-se ao trecho trapezoidal em concreto, pois os demais não foram iniciar.
ASPECTOS CONTRUTIVOS
O canal foi construído de jusante para montante em trechos de 100 metros em média, sendo o primeiro trecho atacado isoladamente.
O barramento do canal foi executado com ensecadeira de solo, sendo a água desviada por valetas laterais.
Escavação do leito do canal, sendo todo material escavado removido.
Regularização e conformação da calha do canal de acordo com o projeto, sendo posteriormente executada camada com material selecionado de jazida (espessura = 0,20 m) e camada final de areia (espessura = 0,05 m) para assentamento das placas de concreto pré-moldadas.
Instalação do geotêxtil Bidim RT-16 em toda a extensão das juntas das placas de concreto em faixas de 0,20m de largura. Instalação no fundo e paredes de peça de geotêxtil Bidim RT-16 (0,20 x 0,20 m) entre a pedra britada e os barbacãs (drenos “localiza”).
Assentamento das placas de concreto pré-moldadas.
DRENOS E BARBACÃS
Nas lajes de fundo e paredes laterais em toda extensão do canal, deverão ser construí drenos e barbacãs, com a finalidade de evitar a erosão e carreamento do solo diretamente em contato com a estrutura, além disso, estes elementos deverão também absorver qualquer elevação do nível freático, que, não controlado provocaria solicitações mecânicas indesejáveis a estrutura.
O geotêxtil Bidim foi instalado entre o barbacã (Ø 10 cm) e a pedra britada do dreno “localizado”, com o objetivo de impedir a fuga de partículas do solo/areia.
FUNÇÃO DO GEOTÊXTIL BIDIM
O geotêxtil Bidim RT-16, que estava especificado no projeto, desempenha função de Filtração, pois instalado sob as juntas das placas de concreto ou na interface barbacã-pedra britada; evita a passagem e perda de finos do solo/areia, ao mesmo tempo em que permite a livre passagem das águas, evitando a desestabilização das margens e erosões que poderiam danificar todo o revestimento do canal.
DOCUMENTAÇÃO FOTOGRÁFICA
Escavação da calha do canal.
Calha do canal preparado para aplicação do geotêxtil Bidim e assentamento das placas de concreto.
Detalhe da aplicação do geotêxtil Bidim nas paredes do canal
Detalhe da aplicação do geotêxtil Bidim no fundo do canal (Drenos localiza).
Aplicação da placa pré-moldada no fundo do canal.
Aplicação da placa pré-moldada na parecer do canal.
Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.
RESUMO
A obra localiza-se no município de Campo Grande/MS, entre as ruas Francisco Bento e Ceará, e o geotêxtil Bidim foi utilizado como elemento de filtração na construção do muro de arrimo em gabiões, para a canalização do córrego do Prosa. Trata-se de um muro de arrimo em gabiões, para contenção de aterro de uma futura via expressa as suas margens. A canalização foi feita para urbanização do Vale do Prosa e para diminuir o impacto das enchentes frequentes nesta região, evitando a erosão taludes.
O PROBLEMA
Implementar um sistema eficiente para a filtração na construção do muro de arrimo em gabiões da Canalização e urbanização do córrego Prosa.
A SOLUÇÃO
A manta geotêxtil Bidim RT-16 foi utilizado como elemento principal em virtude das suas características de filtração.
DADOS DA OBRA
DATA DE EXECUÇÃO: Novembro de 1992
LOCALIZAÇÃO:Município de Campo Grande/MS
CLIENTE:Prefeitura Municipal de Campo Grande.
TIPO DE OBRA:Muro de Arrimo
FUNÇÃO DO GEOTÊXTIL BIDIM: Elemento de filtração
QUANTIDADE UTILIZADA: 7.138 m² de geotêxtil Bidim RT-16.
PROCESSO CONSTRUTIVO
O canal foi escavado de jusante para montante, entre as ruas Francisco Bento e Ceará, mantendo-se a declividade do projeto para que não haja erosão no leito do canal.
Nas áreas onde o canal original do córrego confundia-se com o canal retificado, foram executadas ensecadeiras de terra, para que se pudesse executar o muro em gabião.
A fundação do muro de gabião era executada conforme as condições do terreno, podendo ser apenas uma regularização, ou troca de solo por pedra-de-mão e argila arenosa.
Anterior ao preenchimento do gabião com pedra foram construí gabaritos de madeira, evitando dessa forma que os gabiões sofressem estufamento da tela.
Para que a estrutura do muro de gabião tenha boa drenabilidade, foi instalado em seu tardoz, o geotêxtil Bidim RT-16.
Dessa forma o conjunto drenante gabião/geotêxtil Bidim, permite rápida retirada de eventuais águas freáticas e de infiltração do aterro.
Como consequência evita-se o acréscimo de empuxos e perda de resistência ao cisalhamento do solo devido a presença de água, garantindo a estabilidade do muro de arrimo.
A construção em gabiões, foi devido ao mesmo se constituir em estruturas armadas, flexíveis, drenantes e de grande durabilidade, apresentando ainda inúmeras vantagens sobre outros processos construtivos tais como: rapidez de execução e maior economia, possibilitando a drenagem de água subterrâneas e de infiltração.
As seções transversais de diferentes trechos do canal estão demonstradas nos desenhos esquemáticos da Figuras 1.
Figura 1 Desenho esquemático das seções transversais em diferentes trechos do canal
VANTAGENS NA UTILIZAÇÃO DO GEOTÊXTIL BIDIM
O geotêxtil Bidim RT-16 colaborou a execução do canal do Prosa, desempenhando função de filtração e proporcionando a estabilização do solo circunvizinho.
Evitando assim que partículas de solo do aterro sejam carreadas entre os vazios das pedras do gabião, pelas forças de percolação das águas subterrâneas e de infiltração, colmatando o. Evitando que as perdas dessas partículas finas provoquem a desestabilização do solo circunvizinho, recalques e afundamentos.
AGRADECIMENTOS
Nossos sinceros agradecimentos ao Eng. da Silva Brito Junior CBPO e ao Eng. Ricardo Schettini Figueiredo, responsável pelos estu e projetos.
DOCUMENTAÇÃO FOTOGRÁFICA
Gabarito de madeira para evitar estufamento do gabião, durante a etapa de lançamento das pedras de mão.
Muro de arrimo revestido com geotêxtil Bidim, pronto para receber o reaterro lateral.

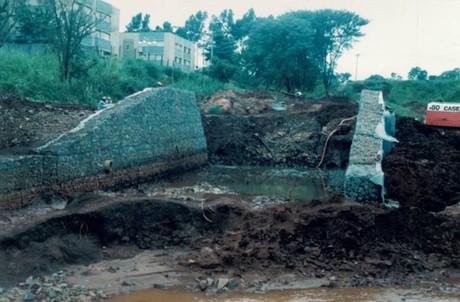

Vista geral do muro de arrimo em gabião, em construção.
Muro de arrimo com reaterro lateral concluído.
Vista geral do gabião revestido com geotêxtil Bidim, margem direita
Geotêxtil Bidim RT-16 instalado sobre o muro de gabião.
Gabião, geotêxtil Bidim e reaterro, margem esquerda.
Muro de arrimo em gabião, revestido com geotêxtil Bidim RT-16, aguardando a colocação do tubo armado, para canalização do córrego.
Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.
RESUMO
Este trabalho relata a aplicação do geotêxtil Bidim no sistema de drenagem do canal principal de Pátio do Porto de Sepetiba, no município de Itaguaí, à aproximadamente 95 km da cidade do Rio de Janeiro.
A obra é composta por um canal de aproximadamente 2 km, que circunda o Pátio de Carvão. Seu principal objetivo é promover uma rápida drenagem do local, evitando e/ou reduzindo a umidade no carvão estocado, além de permitir o rápido retorno ao trabalho, uma vez que a água não mais se acumulará no local de movimentação das máquinas e operários.
O PROBLEMA
Implementar um sistema de drenagem eficiente que supra todas as necessidades do canal principal do Pátio do Porto de Sepetiba.
A SOLUÇÃO
Foi utilizado o Geotêxtil Bidim RT-10 como elemento principal para a drenagem da obra.
DADOS DA OBRA
DATA DE EXECUÇÃO: JULHO 1992
LOCALIZAÇÃO:Itaguaí/RJ
CLIENTE:Civilport Engenharia Ltda
TIPO DE OBRA:Pátio de Carvão
FUNÇÃO DO GEOTÊXTIL BIDIM: Filtração
QUANTIDADE UTILIZADA: 2.580 m² de Geotêxtil Bidim RT-10
DESCRIÇÃO DA OBRA
O referido projeto, localiza-se ao sul do estado do Rio de Janeiro, no município de Itaguaí, a aproximadamente 95 km de distância da capital do estado, com entrada no km da RJ-99 (BR-465, antiga Rio Paulo).
Este projeto faz parte do programa de modernização e restauração portos brasileiros, sendo sua implantação a cargo da companhia Docas do Rio de Janeiro.
O projeto e a construção do canal principal estiveram sob a responsabilidade da Civilport Engenharia Ltda, vencedora da licitação. Este canal quando concluído, proporcionará um rápido escoamento da água depositada sobre o pátio de armazenamento de carvão do porto de Sepetiba.
Quando na ocasião da licitação, fomos consultar sobre o preço e demais condições de fornecimento do geotêxtil Bidim do tipo RT-10, sendo o projetista conhecedor das propriedades dele. O projeto básico foi feito, e neste estava especificado o uso do geotêxtil Bidim RT-10.
O desenho esquemático da Figura 1 apresentação a seção transversal do canal.
Figura 1 Detalhe geral da seção transversal do canal
A obra teve início em dezembro de 1991 e seu término previsto para maio de 1992. O consumo total de geotêxtil Bidim RT-10 foi de 2.580 m², desempenhando função de filtração.
O projeto consiste em um canal em concreto armado de seção transversal trapezoidal com células individuais espaçadas de 2,5 m numa extensão total de 2 km, devido justamente ao comprimento do canal ser muito longo e a constante variação de temperatura da região houve a necessidade de se adotar juntas de concretagem- dilatação, para evitar o aparecimento de trincas, conforme mostrado no desenho esquemático da Figura 2. O material utilizado nas juntas foi o isopor.

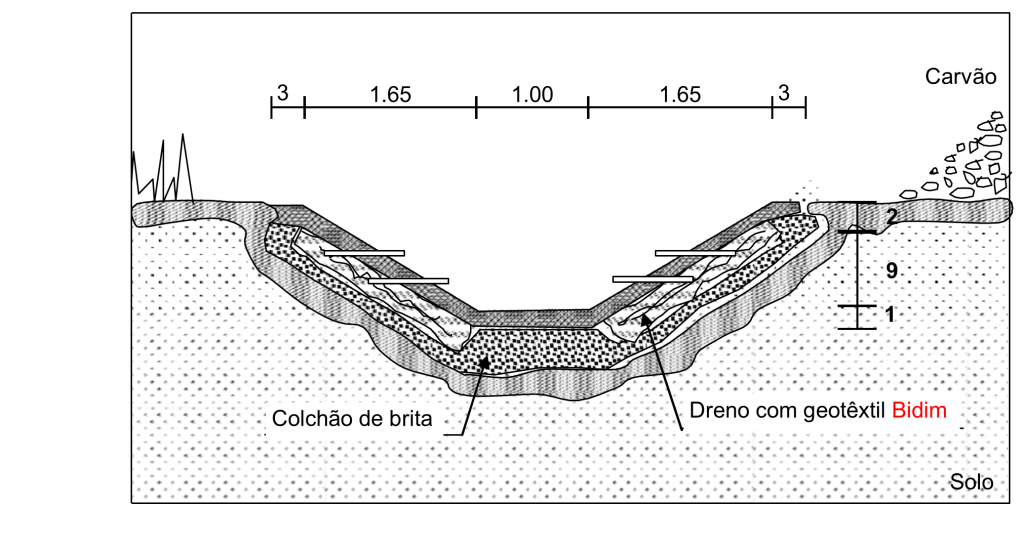

Figura 2 Vista em perspectiva da seção do canal, mostrando os drenos de PVC 3” e juntas de concretagem.
A importância do canal é que no local havia uma “vala”, de captação das águas pluviais. Contudo com o decorrer anos os finos libera pelo carvão foram se depositando gradativamente no seu interior, ocasionando a redução da seção transversal, comprometendo a função da obra, por isto a solução foi se revestir o canal em concreto armado, garantindo assim sua durabilidade.
FUNÇÕES DO GEOTÊXTIL BIDIM
No local da obra, quando chove, o nível do lençol freático sobe sensivelmente. Desta forma houve necessidade de se executar sob o revestimento em concreto um sistema drenante para propiciar o rebaixamento do nível d’água e eliminar eventuais subpressões hidrostáticas que poderiam levantar e danificar todo o revestimento do canal.
Como o colchão de brita executado para regularização da seção do canal não poderia desempenhar corretamente uma função de drenagem ao longo do tempo, por não possuir um filtro, executou-se um dreno transversal em cada célula, composto pelo geotêxtil Bidim RT-10 e pedra britada, tendo como elemento de descarga tubos de PVC 3”.
Nesta aplicação, o geotêxtil Bidim desempenha a função FILTRAÇÃO, retendo as partículas do solo que poderiam colmatar o sistema drenante, ao mesmo tempo em que permite a livre passagem da água.
INSTALAÇÃO DO GEOTÊXTIL BIDIM
Após limpeza e nivelamento da seção da “vala” a construção do revestimento do canal obedeceu à seguinte sequência:
Locação topográfica do eixo, nível e seção transversal do canal;
Locação das juntas de concretagem;
Regularização da seção com um colchão de brita;

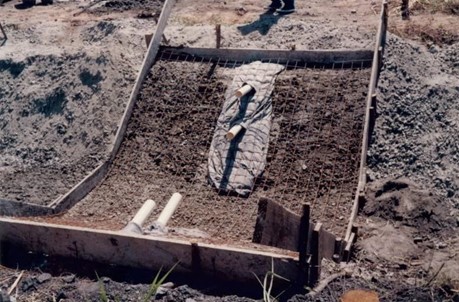

Instalação do geotêxtil Bidim, contendo em seu interior brita, compondo o dreno alívio de sub-pressão;
Instalação da malha (armadura);
Confecção barbacãs de tubo de PVC 3” com comprimentos de 0,25cm;
Introdução no colchão drenante de dois barbacãs;
Concretagem e nivelamento da seção transversal do canal, nas formas intercaladas;
Procedimento semelhante para as outras formas;
Corte das extremidades barbacãs alinhando com as paredes internas do canal.
DOCUMENTAÇÃO FOTOGRÁFICA
Detalhe da “vala” existente no local antes da execução do canal. Nota-se o acúmulo de materiais finos desprendi pelo carvão.
Fase inicial de limpeza, regularização, nivelamento e marcação do eixo do canal.
Lançamento e nivelamento do colchão drenante, executado em brita.
Detalhe do conjunto: Colchão de brita, envolvido pelo geotêxtil Bidim RT-10, Barbacãs, armadura.

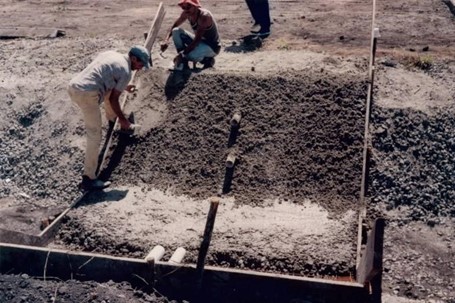

Início da concretagem da forma.
Início do nivelamento da superfície interna do canal.

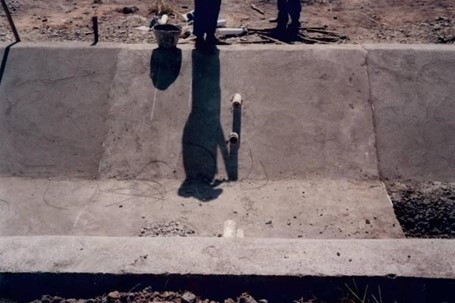

Nivelamento do canal. Nota-se em destaque o sistema de construção intercalado.
Execução das seções intercaladas e instalação da junta de dilatação (isopor).
O Projeto Formoso A que fica localizado a oeste do estado da Bahia, a aproximadamente 10 km da cidade de Bom Jesus da Lapa, apresentava alguns problemas em sua execução, uma vez que o sistema de impermeabilização com Geomembrana deixou os taludes com pouca aderência, impossibilitando assim a concretagem do canal. Portanto, foi utilizado o GEOTÊXTIL BIDIM RT-10 devido ao seu elevado coeficiente de aderência, evitando assim possíveis deslizamentos do concreto.
O PROBLEMA
Devido ao tipo de solo de alguns trechos da obra foi necessária a utilização de um sistema de impermeabilização com Geomembrana o que deixou os taludes com pouca aderência, impossibilitando a concretagem do canal.
A SOLUÇÃO
O Geotêxtil Bidim, devido seu elevado coeficiente de atrito, forma uma superfície aderente, resistindo aos esforços de deslizamentos, além de adicionalmente proteger a geomembrana contra perfurações e desgastes por efeito de atrito na interface Concreto-PVC devido à variação de volume.
DADOS DA OBRA
DATA DA EXECUÇÃO: Novembro De 1988
LOCALIZAÇÃO: Bahia;
CLIENTE FINAL:Ministério Da Irrigação,
TIPO DE OBRA: Revestimento De Canais De Irrigação
FUNÇÃO DO GEOTÊXTIL BIDIM: Torna O Concreto Da Obra Mais Resistente;
QUANTIDADE UTILIZADA: Área Total Irrigada = 9.528 Ha / Área Útil Irrigada = 8.661 Ha – Geotêxtil Bidim Rt-10.
REVESTIMENTO DOS CANAIS
Os canais de distribuição de água por gravidade, cuja extensão total prevista é de 76,3 km (localiza entre os canais principais, secundários e terciários), dentro da concepção geométrica e hidráulica do projeto, têm suas dimensões segundo os esquemas apresenta na Figura 2, sendo previstas soluções para as seções em corte, em aterro e mistas.
O revestimento previsto para os canais de irrigação do Projeto Formoso A, era em concreto simples, na espessura de 7 cm, aplicado diretamente sobre o leito devidamente regularizado e preparado. O lançamento do concreto e acabamento, seria feito, como vem acontecendo, com equipamento especial, de propriedade da Construtora Norberto Odebrecht, denominada máquina revestidora Gomaco CP-450, disponível na obra em dois tipos, uma que lança a seção total do canal, e outra que faz a concretagem da seção em duas fases.
De acordo com o método construtivo descrito acima, não estava previsto o uso do geotêxtil Bidim no revestimento canais.
Porém, com o desenvolvimento trabalhos, o CEPED (Centro de Pesquisas e Desenvolvimento da Bahia), executando sondagens e fazendo construção canais, detectou a existência de solos argilosos colapsíveis, que com infiltrações pelas juntas e trincas do concreto, levariam o revestimento do canal a apresentar recalques, danificando-os.
Figura 2 Seções tipo canais de irrigação.
Solos colapsáveis são to aqueles que quando satura, ao receberem cargas, sofre grandes deformações.
Gregory P. Tschebotarioff, em seu livro Fundações, Estruturas de Arrimo e Obras de Terra (1979), apresenta como um tipo de solos colapsáveis, aqueles que pela sua formação apresentam em sua estrutura estreitos canais verticais deixa pelas raízes de vegetação decomposta, que ao receberem água (Infiltrações) sob efeito de cargas, podem provocar a ruptura finos canais verticais, produzindo-se consideráveis recalques na estrutura que o carrega.
UTILIZAÇÃO DO GEOTÊXTIL BIDIM
Face aos problemas solos colapsáveis em alguns trechos, principalmente sob os canais principais, devido ao porte e importância da obra, o CEPED não quis que corresse risco de no futuro ter um custo de manutenção elevado, não só de custos diretos de reconstrução, mais também aqueles liga à paralisação do sistema, nem sempre possível.
Desta forma, manteve-se o revestimento em concreto simples na espessura de 7 cm, porém incorporando-se ao sistema, nos trechos de solos colapsáveis, uma Geomembrana de PVC (cloreto de polivinila) de espessura de 1,00 mm, aplicada entre o solo e o concreto
O Geotêxtil Bidim, devido seu elevado coeficiente de atrito, formaria a uma superfície aderente, resistindo aos esforços de deslizamentos, além de adicionalmente proteger a geomembrana contra perfurações e desgastes por efeito de atrito na interface Concreto-PVC devido à variação de volume.
Após a construção de alguns trechos-teste com a utilização do Bidim optou-se, definitivamente, por esta solução. Sendo assim, a seção tipo do revestimento canais de irrigação do Projeto Formoso A, sobre trechos de solos colapsáveis, passou a obedecer ao esquema apresentado na Figura 3.
Figura 3 Seção tipo do revestimento canais de irrigação.
Segundo informações, nos trechos críticos, nos canais principais, está previsto a aplicação de cerca de 140.000 m2 (28 toneladas) do geotêxtil Bidim RT-10, equivalendo uma extensão de 11,6 km para um perímetro médio de m.
Em função do desenvolvimento e necessidade da obra, a utilização do geotêxtil Bidim para esta aplicação deverá aumentar, em trechos com ocorrências de solos colapsíveis. Em função do nível de risco que os solos colapsíveis venham a representar, poderá ser utilizado, por segurança, também o geotêxtil Bidim RT-16.
FUNÇÕES DO GEOTÊXTIL BIDIM NA OBRA
Nesta aplicação, instalado entre a geomembrana de PVC e o revestimento em concreto, o geotêxtil Bidim apresenta basicamente duas funções: REFORÇO E PROTEÇÃO.
Inicialmente como REFORÇO, o geotêxtil Bidim por seu elevado coeficiente de atrito com o concreto e resistência à tração, permite o lançamento, adensamento e acabamento do concreto fresco, sem que ocorram deslizamentos da massa, com consequentes aparecimentos de fissuras e trincas, e às vezes até escorregamentos mais danosos, o que viria a acontecer como o lançamento direto sobre a geomembrana de PVC, que possui superfície extremamente lisa (Figura 4).
Nesta fase de lançamento do concreto fresco, o geotêxtil Bidim recebe grandes parcelas das solicitações tangenciais sem transferir parte das mesmas à geomembrana de PVC, redundando em segurança adicional a esta.
Baseado na solicitação à tração a que o geotêxtil Bidim é submetido durante a fase de concretagem, para a escolha do tipo mais indicado, foi feita uma rápida análise analítica, resultando a escolha por este critério no tipo Bidim RT-10, como segue:
Hipóteses mais críticas possíveis:
Não há aderência/atrito entre o geotêxtil/geomembrana
todo peso do concreto está sendo transmitido para o Bidim
Na função PROTEÇÃO o geotêxtil Bidim, por ser um nãotecido agulhado, protege a geomembrana de perfurações provocadas pelos agrega do concreto e tráfego operários durante os trabalhos de instalação desta e concretagem do revestimento final.
A instalação do geotêxtil Bidim entre o solo e a geomembrana foi dispensada devido a inexistência de objetos contundentes, as características do solo e ao criterioso procedimento de regularização precedendo a instalação da geomembrana de PVC.
Ainda como função de PROTEÇÃO, o geotêxtil Bidim entre o concreto e a geomembrana, permite movimento do revestimento rígido em função das variações de temperatura (contração e dilatação), sem surgimento de tensões geradas por atrito sobre a geomembrana, impedindo o desgaste da mesma por efeito de fricção (Figura 6).
APLICAÇÃO E INSTALAÇÃO DO GEOTÊXTIL BIDIM
Após a fase de terraplenagem (que envolveu em alguns casos a troca de solo local para a escavação final de conformação do canal, segundo as seções tipos da Figura2), a construção do revestimento obedeceu, de forma sumária, a seqüência a seguir:
Locações topográficas de eixos, níveis e seção transversal,
Escavação das trincheiras de ancoragem,
Colocação trilhos para deslocamento do equipamento concretador,
Guias para concretagem;
Regularização, nivelamentos manuais, correções de superfície,
Remoção de objetos contundentes (praticamente inexistentes) e, Conformação final da seção;
Instalação da geomembrana de PVC, fornecida e aplicada pela equipe da Sansuy do norderte S/A, com a colagem das juntas;
Instalação do geotêxtil Bidim, pela equipe da Sansuy, sobre a geomembrana de PVC, tomando-se o cuidado para que objetos contundentes e estranhos não se alojassem entre as mesmas.
Para evitar a formação de juntas longitudinais entre as mantas de geotêxtil Bidim, estas eram cortadas nas dimensões do perímetro do canal (incluindo ancoragens), e dispostas transversalmente ao eixo do mesmo (Figura 7), com recobrimentos de aproximadamente 15 cm.
As mantas de geotêxtil Bidim eram instaladas de jusante para montante no trecho preparado, em relação ao deslocamento do equipamento, para evitar que durante a aplicação do concreto, os agrega viessem a se alojar entre o geotêxtil Bidim e a geomembrana de PVC (Figura 7).
Para se evitar perturbações e dificuldades em virtude do vento nas juntas, as mantas de geotêxtil Bidim receberam pontos de colagem, ou costura manual.
Para evitar a formação de rugas nas mantas, foram adota os seguintes procedimentos:
Após a instalação da geomembrana de PVC e do geotêxtil Bidim era efetuada a concretagem das trincheiras de ancoragem;
Lançamento e acabamento do revestimento em concreto com o equipamento concretador. Alguns retoques de acabamento eram feitos manualmente, e a “frisagem” das juntas de dilatação da mesma forma.
O concreto lançado, não muito plástico, de SLUMP < 5, tinha especificação de projeto para resistência característica de ,5 Mpa (Fck=5 Kgf/cm2).
Instalação do geotêxtil Bidim RT-10 disposto de modo a formar juntas transversais ao eixo do canal. À direita (parte superior do canal) veem-se os trilhos de deslocamento do equipamento concretador e a guia de madeira definindo o perfil da borda do canal.
Instalação do geotêxtil Bidim RT-10 de jusante para montante em relação ao sentido de deslocamento do equipamento concretador. Ao fundo, o equipamento concretador, máquina revestidora Gomaco CP-450.
Operário à frente efetuando pontos de junção nas mantas de geotêxtil Bidim por costura, e o operário ao fundo na mesma operação com cola. A função da junção das mantas por pontos é impedir sua movimentação por efeito do vento
Geotêxtil Bidim já instalado sobre a geomembrana de PVC, em condições de receber o revestimento final em concreto simples.
Vista geral da máquina revestidora Comaco CP-450. À frente, revestimento em concreto pronto, acabado e com as juntas “frisadas”. Ao fundo, geotêxtil Bidim instalado pronto para receber o concreto.
Trecho do canal principal com o revestimento pronto no sistema geomembrana de PVC – geotêxtil Bidim – concreto simples (e=7 cm).
Televendas:
413003.7118
41 3003.7118
Seg. à Sex. das 8h30 às 18h00
Matriz:
413030.7061
41 9665.8064
Seg. à Sex. das 8h30 às 18h00
Sáb. das 8h30 às 13h00
