Aterro Sanitário – Casos de obras

Autor: Departamento Técnico – Atividade Bidim

Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.

INTRODUÇÃO

Este trabalho relata a aplicação do geotêxtil Bidim como proteção de geomembrana em Aterro Sanitário. Este aterro situa-se na cidade de Caxias do Sul/RS, região da serra do estado do Rio Grande do Sul.

O geotêxtil Bidim foi utilizado em substituição à camada de argila proporcionando uma redução no custo total da obra, aceleração na execução e o que é mais importante protegendo a geomembrana de polietileno de alta densidade contra esforços do puncionamento.

A seguir são apresenta detalhes da instalação, números da obra e imagens das etapas de execução.

DADOS DA OBRA

Obra

Aterro Sanitário de Giácomo

Local

Cidade de Caxias do Sul no estado do Rio Grande do Sul

Projeto

GTA Meio Ambiente

Execução

Saneasul Construções Ltda.

Conclusão da célula C4

Março de 1997

População atendida

Aproximadamente 350 mil habitantes.

Produção diária de resíduos sólidos domésticos

200 toneladas.

Área total do projeto

30,55 m²

Total acumulado de resíduos dispostos após a implantação do projeto

249.500 toneladas.

Total de resíduos sólidos dispostos na célula C4

99 mil até 03/97

Geotêxtil utilizado Bidim RT-21: função proteção

Quantidade 2.300 m²

Bidim RT-10: função filtração

Quantidade 1.290 m²

SISTEMA DE DRENAGEM

Drenagem de águas pluviais

A drenagem de águas pluviais é um ponto fundamental do projeto de aterro sanitário, pois abrange o sistema de proteção acessos e das vias de circulação.

Valetas foram localizadas à meia encosta para a proteção específica da última área, desviando as águas e reduzindo os riscos da percolação.

Drenagem de aterro

Objetivando a coleta, o afastamento e a disposição do “chorume”, bem como de águas pluviais percoladas através da massa e de outros líquidos provenientes resíduos dispostos no aterro sanitário, foram utilizado o geotêxtil Bidim RT-10 para esta função no sistema de drenagem horizontal.

Preparação do terreno

Foram realiza terraplenagem e limpeza com maquinário pesado, tendo em vista a preparação do terreno para o recebimento das geomembranas PEAD, material impermeável que impede que o chorume venha a contaminar o lençol freático.

Como a geomembrana não pode ficar em contato direto com o gabião, por haver perigo de rasgo ou perfuração da manta, é instalado então o geotêxtil Bidim que serve como proteção mecânica da geomembrana, impedindo o contato direto com o gabião, função está vital para o perfeito funcionamento do aterro sanitário. Nesta obra foi usado o geotêxtil Bidim RT-21.

FUNCIONAMENTO DO ATERRO

Em seguida à instalação do geotêxtil Bidim foi instalada a geomembrana PEAD com espessura de 2 mm. Após instalação, dispôs-se o lixo diretamente sobre a geomembrana, com a finalidade de evitar a propagação de mau cheiro, o espalhamento pelo vento de papéis e outros, a proliferação de vetores, roedores e fogo, a penetração de água e facilitar o movimento equipamentos na área o lixo recebe o recobrimento diário.

Procurando-se manter as células em condições aeróbias e para facilitar a difusão gases e aguardar um possível recalque, é esperado um tempo para execução da segunda camada de células.

VANTAGEM NA UTILIZAÇÃO DO GEOTÊXTIL BIDIM

O geotêxtil Bidim como elemento de proteção evita danos à geomembrana PEAD, garantindo assim a estanqueidade do sistema de impermeabilização. No sistema drenante o geotêxtil Bidim RT-10 atua como filtro impedindo a penetração das partículas no meio drenante, evitando a colmatação.

AGRADECIMENTOS

Prefeitura Municipal de Caxias do Sul

Eng. Fernando Stefoni

DOCUMENTAÇÃO FOTOGRÁFICA

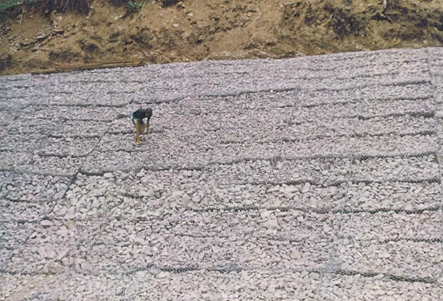

Instalação do geotêxtil Bidim RT-21 sobre o gabião.

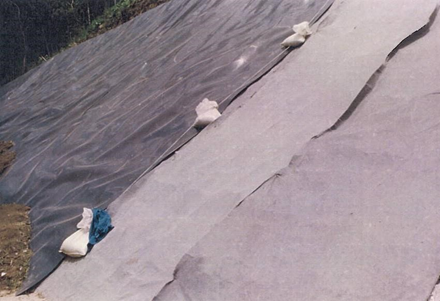

Detalhe da fixação do geotêxtil Bidim com o gabião.

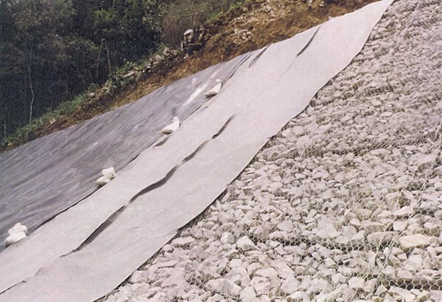

Início da instalação da geomembrana sobre o geotêxtil Bidim.

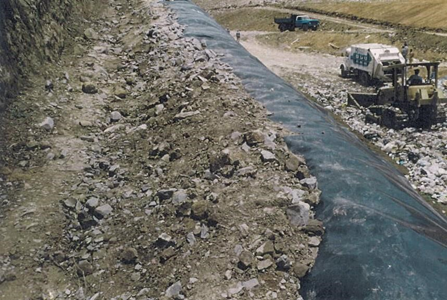

Vista geral do gabião, do geotêxtil Bidim e geomembrana.

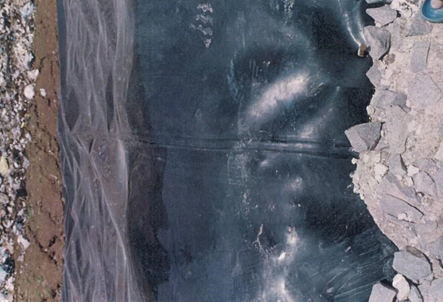

Início da disposição do resíduo sólido sobre a geomembrana.

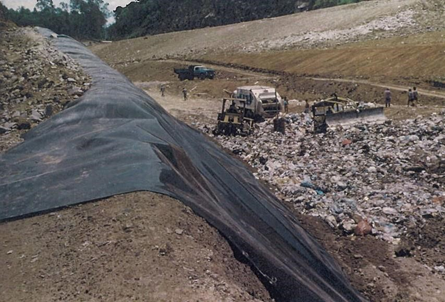

Espalhamento do resíduo sólido sobre a geomembrana.

Autor: Departamento Técnico – Atividade Bidim

Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.

RESUMO

A Usiminas está preparando para aumentar a oferta de aço destinado principalmente às montadoras de veículos e a indústria de autopeças, mercado no qual a empresa aposta crescer. Entre o fornecimento para as montadoras e indústrias de autopeças a Usiminas destina 30% da produção atual de 4 milhões de toneladas de aço e a tendência é que esta participação cresça.

Consequentemente seria necessário a construção de novas instalações prediais, galpões, locais de armazenamento de materiais, saneamento, entre outros. Desta forma a Usiminas S/A também necessitou ampliar sua atual capacidade do sistema de drenagem pluvial.

O presente trabalho relata, especificamente, a utilização do sistema de confinamento celular Geoweb nos taludes da construção da bacia de amortecimento de cheias, que funcionará como um reservatório de acumulação de águas pluviais, liberando assim as águas reservadas após o término do pico das chuvas.

DADOS DA OBRA

Nome

Construção da bacia de amortecimento de cheias.

Finalidade

Sustentação do talude da construção da bacia de amortecimento de cheias.

Contratante

Usiminas Usinas Sid. de Minas Gerais S/A

Rodovia BR38 km 210

35.160-000, Ipatinga/MG

Projetista

EPC Engenharia Projeto Consultoria Ltda.

da Bahia, 504 Centro

30.160-010, Belo Horizonte/MG

Empreiteiro

Construções e Comércio Camargo Correa S/A

Concórdia, 15 Centro

35.160-011, Ipatinga/MG

Empresa Fiscalizadora

Usiminas Usinas Sid. de Minas Gerais S/A

Rodovia BR 381km 210

35160-000, Ipatinga/MG

Cronograma da Obra

Início: junho/96

Término: agosto/96

Consumo de material

Geoweb – aproximadamente 358 seções de GW8204, equivalente a 5.400 m² da superfície do talude.

CONSIDERAÇÕES DE PROJETO

Face às necessidades de ampliação do parque industrial da Usiminas S/A em Ipatinga e objetivando utilizar somente as áreas disponíveis e com menor extensão de redes a se construir, concluíram-se em decorrência destes importantes quesitos a ampliação da capacidade do sistema de drenagem pluvial já existente.

Tais implicações resultaram na necessidade de construção de uma bacia de amortecimento de cheias, que funcionará como um reservatório de acumulação e represamento de águas pluviais liberando a água represada de acordo com a necessidade após o término da temporada de chuvas.

A referida bacia de amortecimento de cheias possui as seguintes dimensões: 88 m x 55 m, e profundidade de 6 m com inclinação de talude de 30º, como pode ser observado na Figura 01.

SITUAÇÃO EM PLANTA

Figura 1 Desenho da bacia de amortecimento de cheias

O tipo de solo do local é bastante arenoso, o que provocaria erosões nos taludes, principalmente na entrada e saída da bacia, tornando necessária algum tipo de proteção.

Após análise do mercado optaram pela aplicação de Geoweb, dadas as suas características de proteção em conjunto com a aplicação de cobertura vegetal, proporcionando maior resistência aliada ao aspecto visual mais agradável.

As seções de Geoweb foram fixadas, com ganchos de material suficientemente resistente para e ancoragem das mesmas durante o seu preenchimento. Foram utiliza ganchos de aço CA -50 de 10 mm de diâmetro.

As células de Geoweb foram preenchidas com concreto armado em sua parte inferior onde se concentrará o maior volume de água. E na parte superior as células foram completadas com solo vegetal e cobertura de gramíneas.

VANTAGENS NA UTILIZAÇÃO DE GEOWEB

Após análises e estu de soluções de proteção de taludes os projetistas optaram pela aplicação de Geoweb por apresentar os seguintes benefícios:

Utilização de taludes mais íngremes num terreno arenoso diminuindo assim a erosão localizada do terreno, motivo preponderante no sistema de gestão ambiental da Usiminas;
Aplicação de cobertura vegetal, proporcionando boa resistência aliada ao aspecto visual mais agradável;
Eliminação de partículas do solo na zona de enraizamento;
Ausência de equipamentos especiais na sua aplicação; – Eliminação de elementos estruturais complexos e dispendiosos; – Maior rapidez de aplicação.

CONCLUSÕES

Concluímos que a utilização do Sistema de confinamento celular Geoweb demonstrou ser uma excelente opção e solução para as obras de contenção de taludes íngremes. Demonstrou também ser um sistema de fácil e rápida aplicação, eficiente, seguro e economicamente vantajoso.

AGRADECIMENTOS

Os autores deste trabalho agradecem a toda equipe técnica da EPC Engenharia Projeto e Consultoria Ltda., em especial aos engenheiros Antônio Fernando Barbosa e Fátima Portella, à Construções e Comércio Camargo Côrrea S/A, em especial aos engenheiros Josildo Isídio Melo e Antônio Zanotti, à Usiminas Usinas Sid. de Minas Gerais S/A, em especial aos engenheiros Absalão de Carvalho Filho e Flávio Vieira Costa e ao técnico Carlos Eduardo Azeredo Alves, e também a to os operários e funcionários, que não mediram esforços e empenho para realização desta obra.
