APLICAÇÃO DO GEOTÊXTIL BIDIM EM SISTEMA DE DRENAGEM DO CENTRO DE MANUTENÇÃO DE CAVALEIRO JABOATÃO DOS GUARARAPES PE

Autor: Departamento Técnico – Atividade Bidim

Revisado JANEIRO 2011- Departamento Técnico Mexichem Bidim Ltda.

INTRODUÇÃO

Este trabalho relata a aplicação do geotêxtil Bidim (nãotecido agulhado, filamentos contínuos, 100% poliéster) no dreno profundo na construção da Infraestrutura e Posteação da Linha de Teste do Centro de Manutenção de Cavaleiro, situada no município do Jaboatão Guararapes PE, com uma extensão de 1,20 km.

O projeto foi elaborado pela consultora Maia Melo Engenharia Ltda., tendo com supervisão a Gerência de Projeto do Metrô do Recife. As obras estão sendo executadas pela construtora Plínio Cavalcanti & Cia Ltda.

A construção teve início no dia 03 de novembro de 1997 e a previsão para conclusão será para o mês de agosto de 1998. O consumo previsto de geotêxtil Bidim RT-21 é da ordem de 7.200 m².

CONSIDERAÇÕES GERAIS

Situada no bairro de Cavaleiro no Município do Jaboatão Guararapes, esta obra visa principalmente a manutenção e testes Trens de Unidade Elétrica TUE, uma vez que estes serviços são executa após a paralisação da operação da linha comercial, ou seja, após a zero hora. Uma vez construída esta linha a manutenção e testes Trens de Unidade Elétrica podem ser feitas em qualquer horário acarretando assim menos custos nas manutenções.

Também esta obra é de grande importância para o metrô de Recife, pois está previsto para o mês de setembro o início das obras de ampliação do metrô. Este projeto prevê a construção de 20 km de trilhos e dez novas estações. Nosso metro, que hoje atende a 130 mil passageiros por dia, de Recife a Jaboatão Guararapes, passará a servir também a população de Camaragibe, transportando 360 mil passageiros por dia.

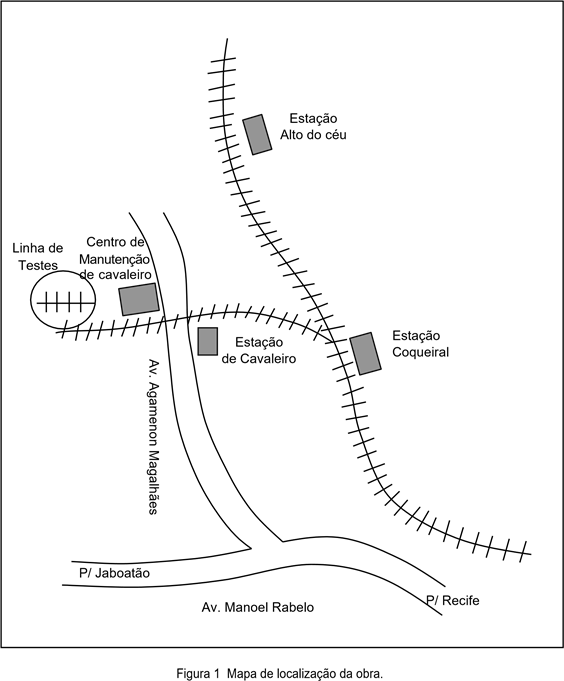

A localização da obra, inclusive linhas ampliação das linhas pode ser vista na Figura 1.

APLICAÇÃO DO GEOTÊXTIL BIDIM

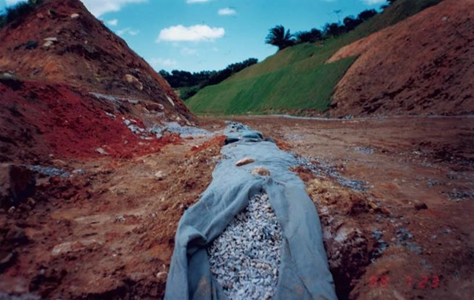

O geotêxtil Bidim foi adotado como filtro do sistema de drenagem profunda por permitir um rápido escoamento e, ao mesmo tempo, evitar o carreamento de partículas para o interior do dreno estabilizando o solo adjacente.

Em função das características da obra foi escolhido o geotêxtil Bidim RT-21, baseado em suas propriedades mecânicas, hidráulicas e físicas. O geotêxtil Bidim dispensa os cálculos granulométricos necessários e fórmulas para cálculos de vazões além de ser um material contínuo, imputrescível e de características constantes. A Figura 2 apresenta um desenho esquemático da seção transversal do dreno executado.
